Chemin de fer : conduite d'amenée d'eau souterraine

Un aqueduc souterrain de 2 593 mètres de longueur

Un ouvrage d'art remarquable et oublié : la conduite d'amenée d'eau du Clos du Pech à la gare de Gignac



Prise d'eau du Clos du Pech (en occitan "Claus del Pech", prononcer : claou dèl pé) pour l'alimentation en eau des machines à vapeur


L’eau est rare sur le Causse. Il a été très difficile de trouver une source située à une altitude supérieure à 304 mètres (altitude du réservoir d’eau près de la gare de marchandise). Les recherches et études ont duré plusieurs années. En 1898 la Compagnie d'Orléans décide de capter la source du Clos du Pech pour l'alimentation en eau des locomotives à vapeur. Les propriétaires des terrains sont expropriés pour cause d'utilité publique : "Etablissement d'une prise d'eau à Gignac-Cressensac en vue des transports militaires".
Ensuite la recherche des propriétaires des terrains et les expropriations ont demandé beaucoup de temps. Ce ne sera qu’en 1908 que les travaux vont pouvoir démarrer. La source du Clos du Pech et ses environs immédiats  (1 a 21 ca) sont acquis en toute propriété et clôturés dès octobre 1898. La bande de terrain pour le passage de la conduite, à acquérir comme tréfonds, a une largeur de 1 mètre.
Les plans de la conduite d'amenée d'eau seront validés le 10 janvier 1908 à Toulouse.


Noms des propriétaires expropriés
Arliguie Baptiste à La Blénie
Bouyssonnie Pierre à La Blénie, Cérou Jean/Cérou Joseph, médecin, Chambon Jean à La Lande, Champagnec Pierre à La Blénie, Coulié Céline épouse Sireyjol, Paulin gendre Coulié, Dalle Pierre, couvreur à Gignac, Delpy Jean-Baptiste, gendre Teyssières à Combe Peyrouse, Jarnolles Hugues, Patreau Jean, propriétaire, autrefois domestique,, Roudier Julien, Roussel Etienne à La Blénie, Roussel Joseph, Jeune, à La Blénie, Roussel Baptiste à Gignac, Sireyjol Paulin, à Gignac, Treille Thomas à La Blénie

Contenu des parcelles
En terrains privés jusqu'à la route de Cressensac (au niveau du stop actuel de Cantegrel), puis conduite posée dans le flanc du talus du chemin de grande communication de Gignac à Cressensac (actuelle route goudronnée) jusqu'au bas de la pente, après la maison Guglielmone, près du chemin de La Blénie. De là jusqu'à la réserve de La Blénie, puis à la gare, en terrains privés.
Bois (4 parcelles), châtaigniers (2 parcelles près de La Blénie), chênes truffiers (4 parcelles), terres (12 parcelles)



CARACTERISTIQUES TECHNIQUES


Au Clos du Pech, un espace (bassin, source, murs, deux regards, drains), appelé Pêcherie, est aménagé. L'un des deux regards comporte une vanne d'arrêt. Le regard n° 2, à La Pierre Blanche, à 637 m du précédent, est situé 38 cm en dessous de la prise d'eau. De la source à ce puits, la conduite est en tuyaux de grès de 0,12 cm de diamètre en pente de 0,60 cm / km sur une longueur de 637 m. A partir de ce regard les tuyaux sont en fonte et de diamètre 0,125. Le regard n° 3, situé à 65,75 m du précédent, comporte une valve à fermeture automatique pour maintenir le niveau de l'eau à la cote 304,00 (niveau de l'eau dans le réservoir de 400 m3 de La Blénie).

Longueur totale de la conduite : 2 593 mètres
Regards de vidange (avec valve d'arrêt) : 3 (avec puits absorbants à pierres sèches)
Réservoir de La Blénie : 10 m x 10 m x h 4 m (400 m3) - aujourd'hui transformé en maison -
A la gare : grue hydraulique



profil en long_miniature.jpg

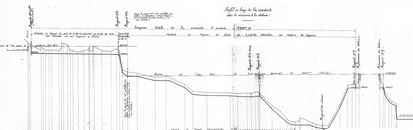

Profil en long de l'aqueduc (cliquer sur ce lien pour agrandir l'image)



01 regards.JPG

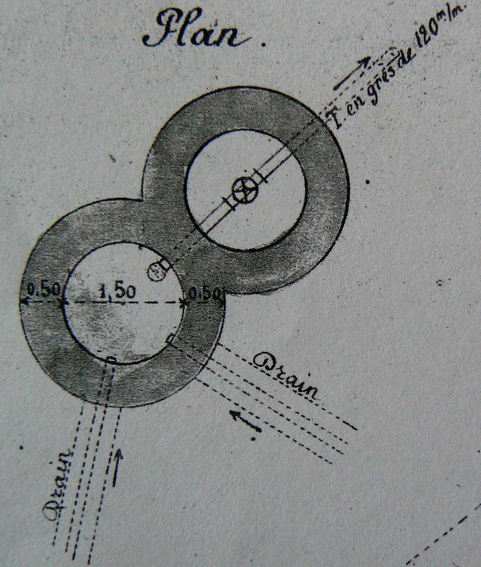

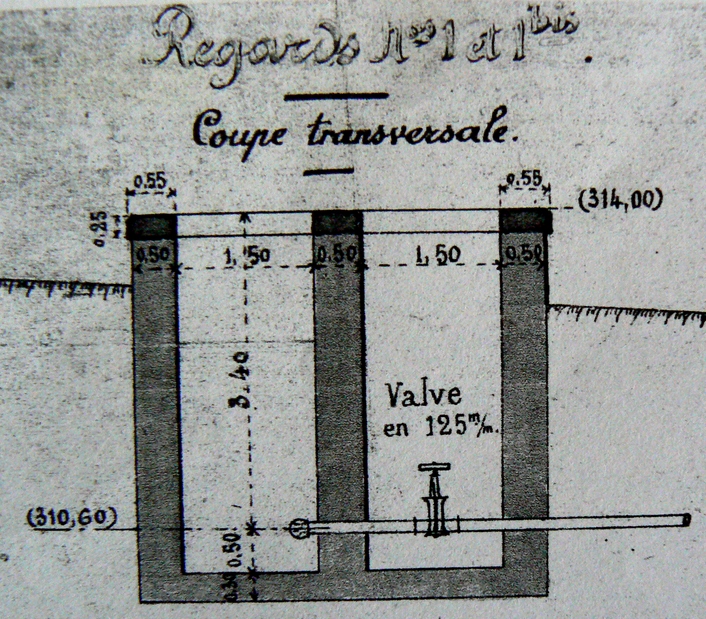

Plans des regards au Claus del Pech (ci-dessus et ci-dessous)


02 regards.JPG

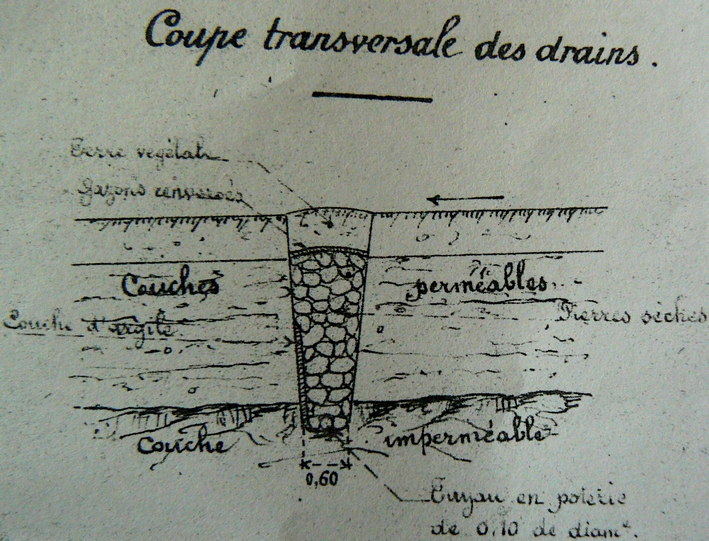

03 drain.JPG



closdu pech4.JPG

Le 19 juin 2011, lors des Journées du patrimoine et des moulins,
randonnée "découverte" sur les traces de cet aqueduc souterrain



closdu pech3.JPG



closdu pech2.JPG



closdu pech1.JPG


04 regard 2.JPG

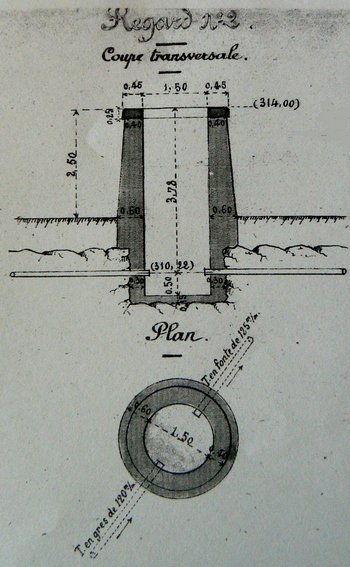

Regard n° 2 : Passage du tuyau en grès au tuyau en fonte
Regard situé juste au-dessus du nouveau lotissement communal du Vignal (à 65,75 m du regard n° 3)



regard numero 2.jpg

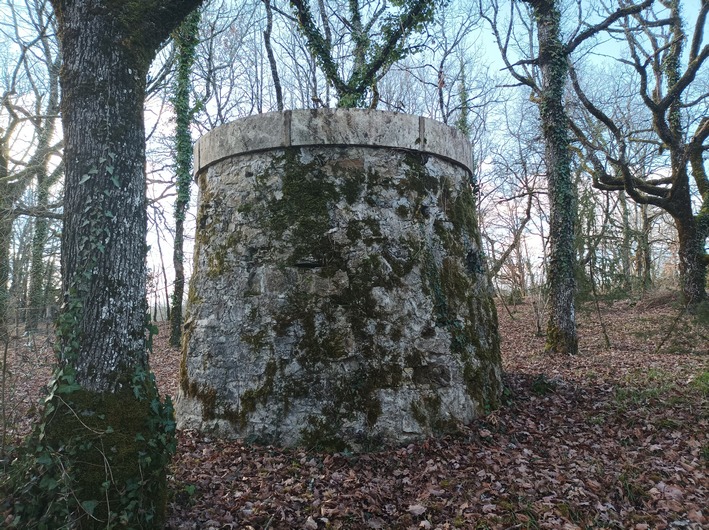

Regard n° 2 en 2022

profil entre regards 2 et 3.jpg

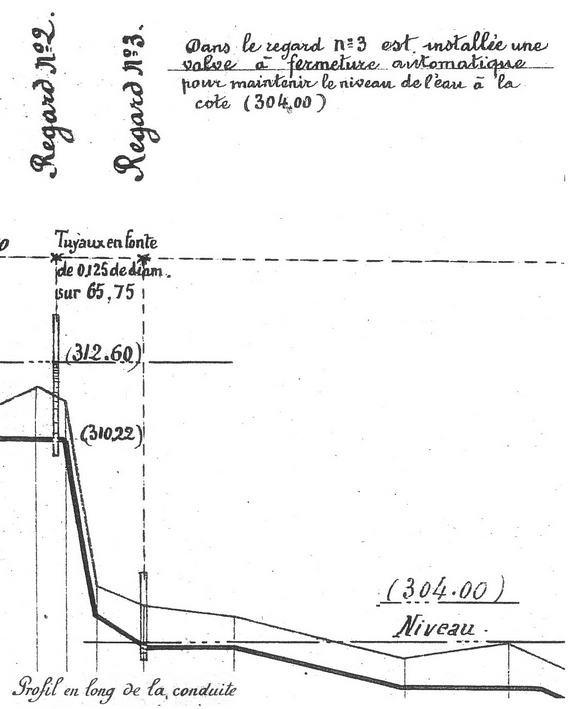

Profil de la conduite entre les regards n° 2 et n° 3



Le regard n° 3 est situé dans le lotissement communal du Vignal
(achat du terrain en 2013 et aménagement en janvier 2022)

situation sur plan cadastral.jpg

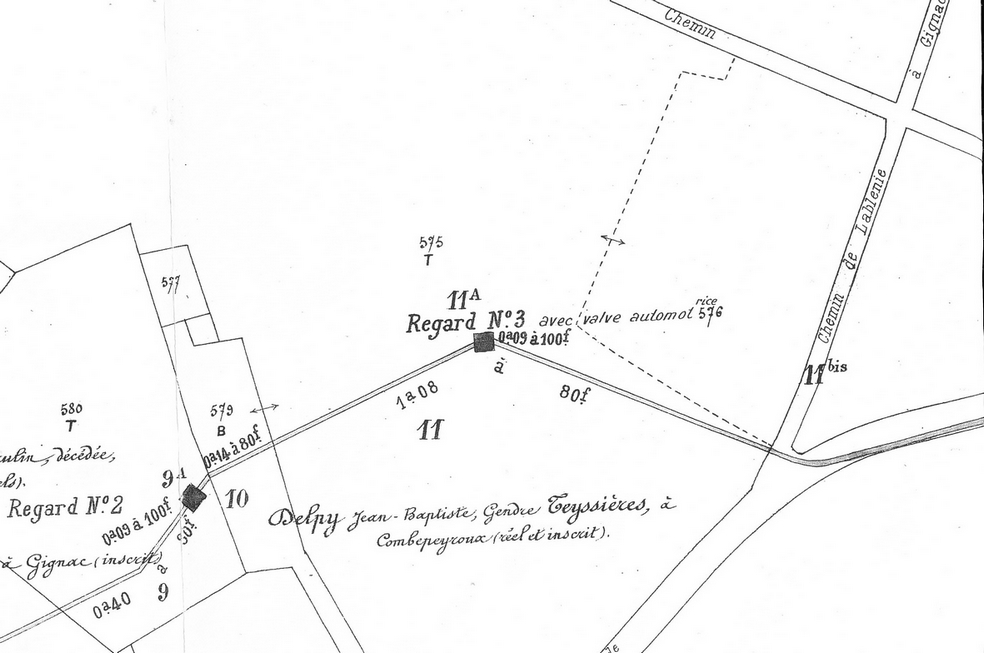

Plan cadastral 1898 avec situation des regards n° 2 et 3 et situation de la conduite d'amenée d'eau

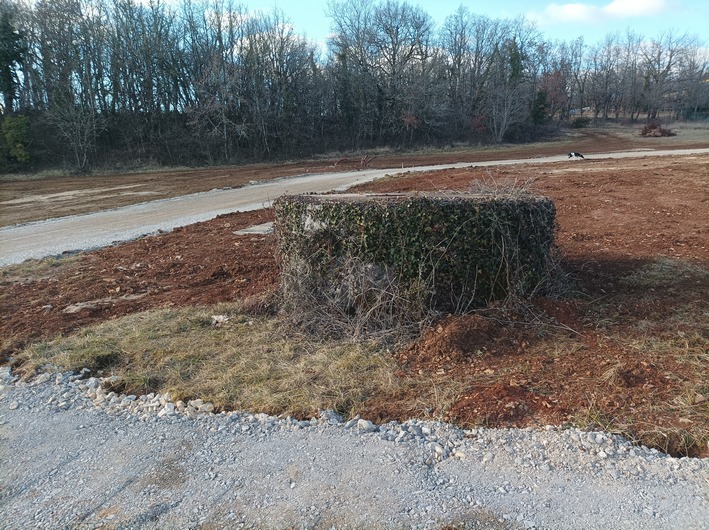

regard numero 3.jpg

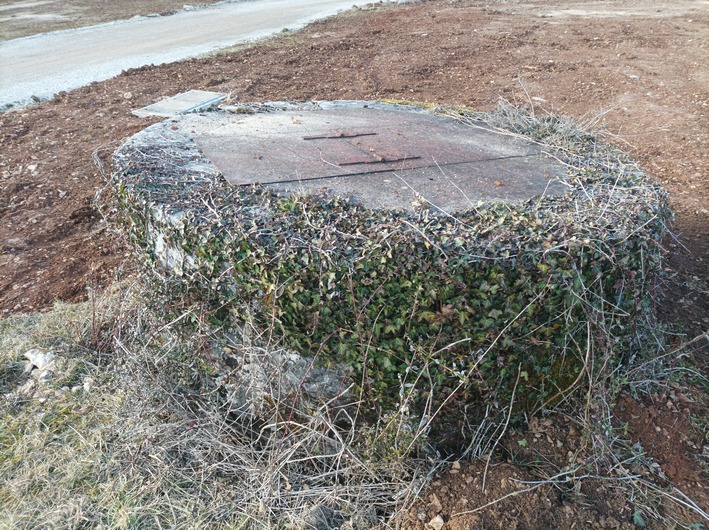

Regard n° 3 après terrassement (janvier 2022)



Diamètre intérieur du regard : 1,50 m
Profondeur : 2,60 m

Dans ce regard est installée une valve à fermeture automatique
pour maintenir le niveau de l’eau à la cote 304,00,
niveau de l’eau dans le réservoir de 400 m3 de La Blénie.

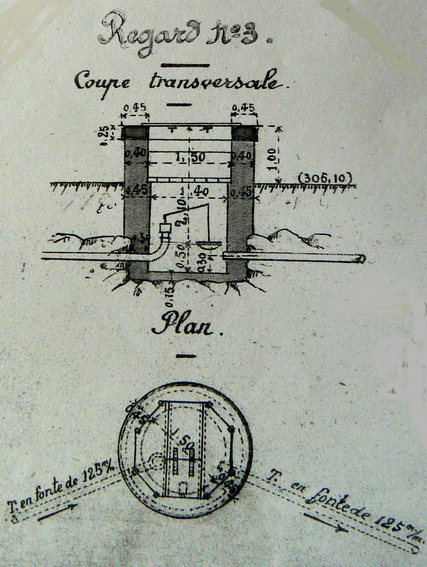

05 regard 3.JPG
Regard situé sur le terrain communal du Vignal

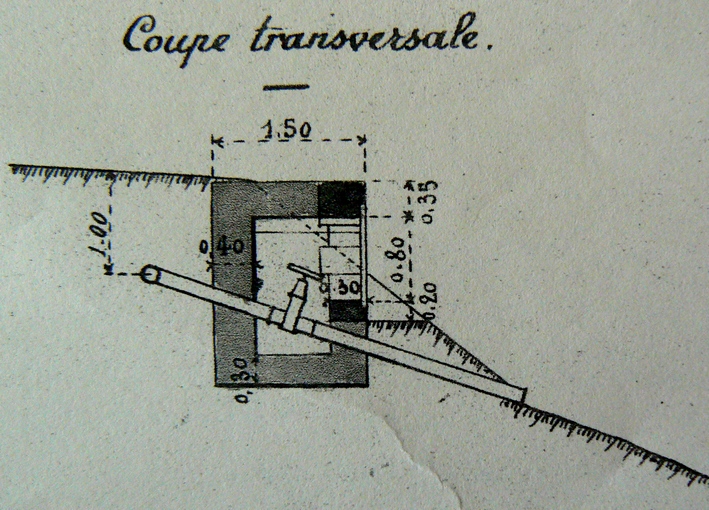

regard 4 coupe.JPG
Regard n° 4 (dernier virage avant d'arriver à la voie de chemin de fer quand on vient de Gignac)

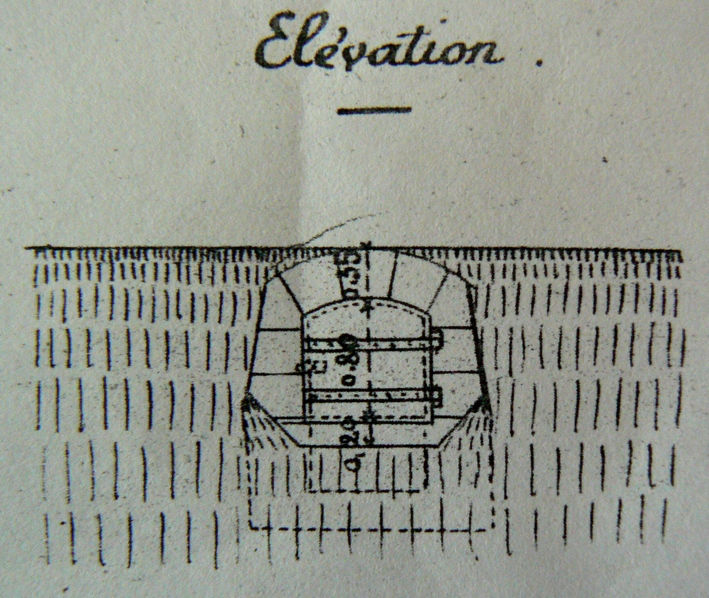

regard 4 exterieur.JPG
Accès à une vanne d'arrêt (vanne de vidange)

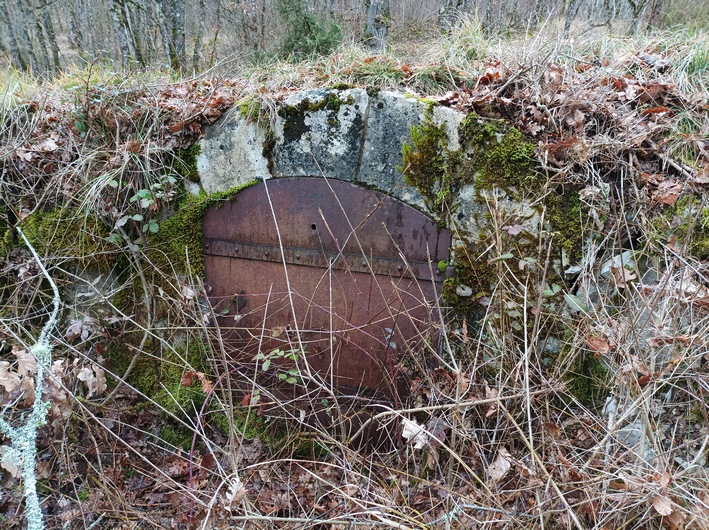

regard 4 2022.jpg
Regard n° 4 en 2022

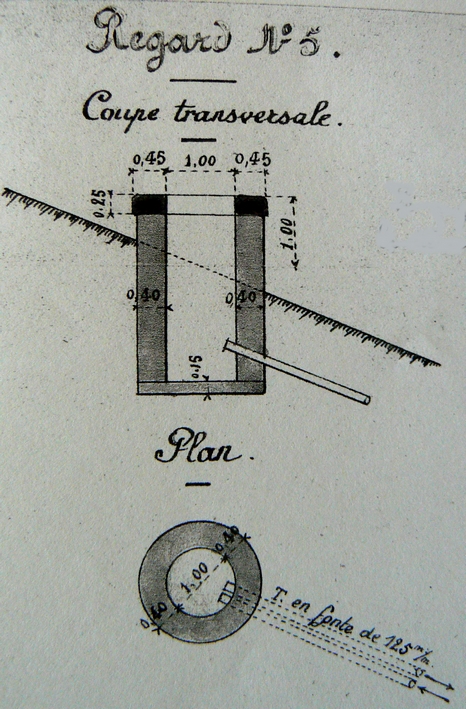

regard 5.JPG
Regard n° 5 (110 m après le regard n° 4, dans le bois,
à gauche de la route dans le sens Gignac/la gare)

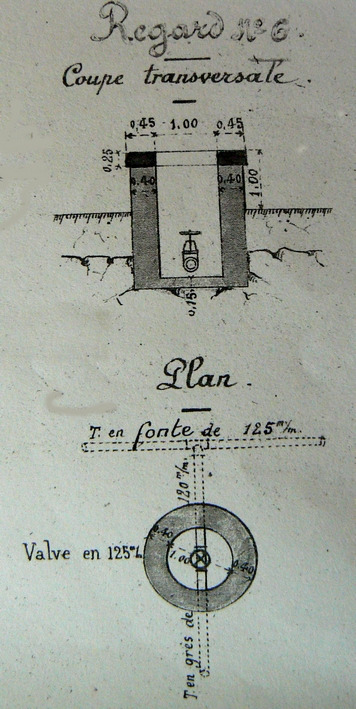

regard 6.JPG
Regard n° 6 (au milieu d'un champ)



regard 6 2022.jpg

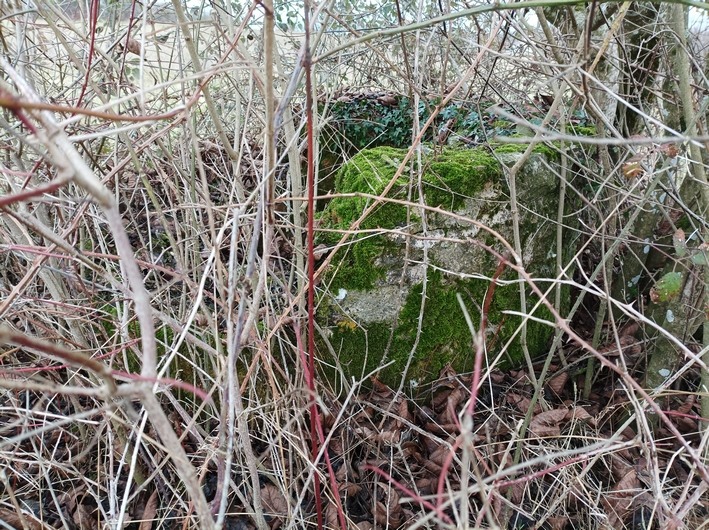

Regard n° 6 en 2022 (en partie détruit)

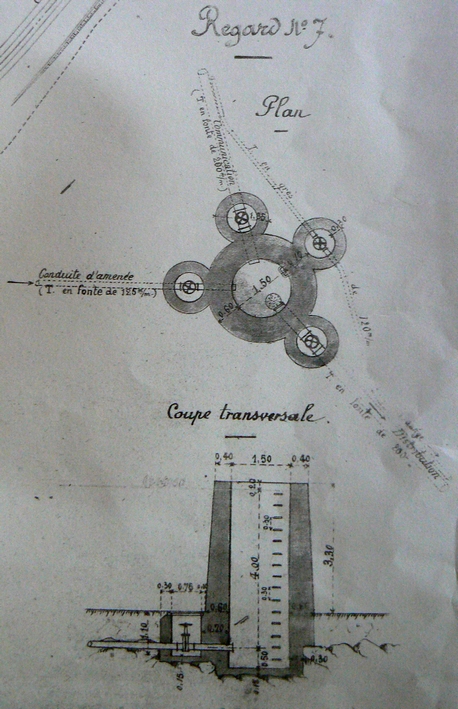

regard 7.JPG
Regard n° 7 (aujourd'hui détruit) qui permettait d'orienter l'eau vers le réservoir,
puis du réservoir vers la grue hydraulique
(double canalisation en grès de diamètre 120 et en fonte de diamètre 200).


profil reservoir gare.jpg

Profil en long de la conduite
entre le réservoir et la station

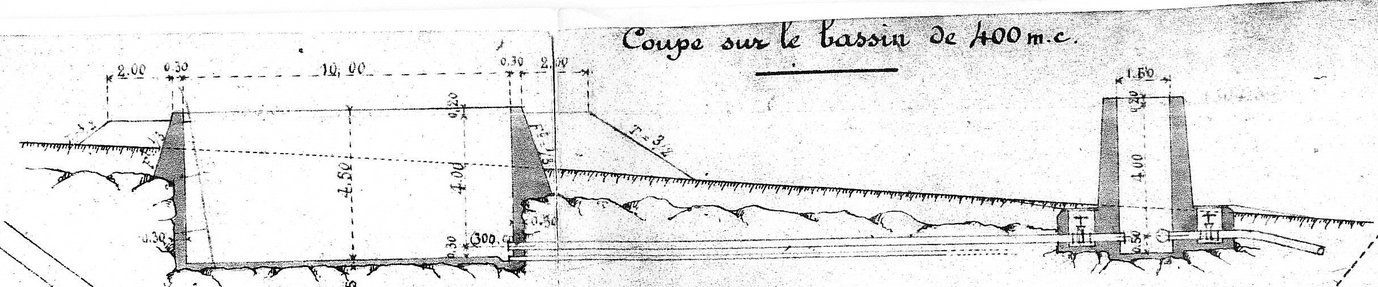

coupe bassin et regard 7.jpg

Coupe sur le bassin de 400 m3 et le regard n° 7


plan reservoir_gare.jpg

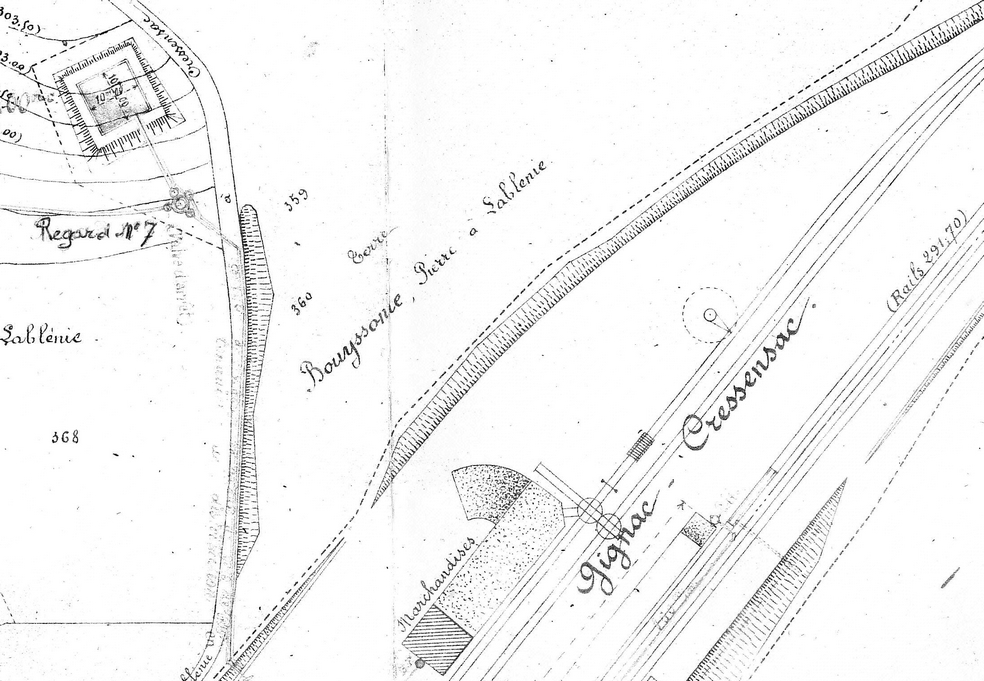

Situation du bassin par rapport à la gare de marchandises


Cet aqueduc a été utilisé de 1909 à 1943, date de l'électrification de la ligne SNCF. Une sous-station électrique a été édifiée près de la gare de marchandises, juste au-dessous de la réserve d'eau. La sncf, au début des années 2000 a vendu au privé les parcelles sur lesquelles étaient situés la prise d'eau, les regards n°1 et 1 bis, le réservoir de 400 m3 et le regard complexe n° 7.
